Истиратели вибрационные (Вибротехник)

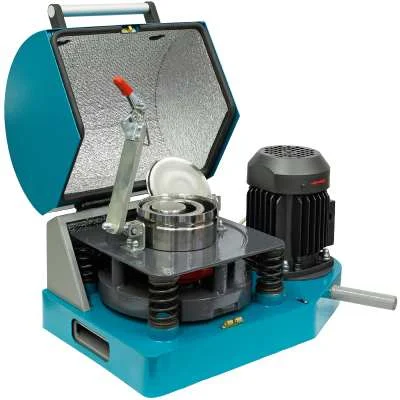

Техническое описание Истиратели вибрационные ИВ-1 и ИВ-3 Истиратель вибрационный ИВ 1 предназначен для измельчения проб материала до тонкодисперсного состояния в периодическом режиме. Истиратель вибрационный (чашевый) – оборудование лабораторного класса, которое применяется в различных отраслях промышленности, в том числе: горнодобывающей, металлургической, строительной, фармацевтической и химической. Описание устройства В истирателе вибрационном измельчение происходит за счет истирания – одновременной деформации сжатия и сдвига.

Крупность измельченного материала зависит от времени работы истирателя и физических свойств материала. На плите через пружины смонтирована платформа с закрепеленным на ней быстрозажимным устройством и чашей в сборе (состоящей из крышки, кольца, ролика и непосредственно чаши). Вращение от электродвигателя передается через ременную передачу на приводной вал, который смонтирован на плите в подшипниковом узле. От него крутящий момент передается через эластичную лепестковую муфту к дебалансу, закрепленному на оси платформы.

Крышка, смонтированная на плите, предназначена для звукоизоляции и ограничения доступа к колеблющимся частям истирателя. Принцип работы Платформа истирателя (вместе с закреплённой на ней чашей) совершает круговые колебания в горизонтальной плоскости. При этом кольцо совершает обкатку по стенкам чаши, а ролик – по стенкам кольца. Материал истирается между стенками чаши и кольцом, между роликом и кольцом, а так же между нижними торцами ролика, кольца и дном чаши, верхними торцами кольца, ролика и крышкой.

Примеры применения Уголь, бетон, кирпич, стекло, керамика, ферросплавы, гранит, мрамор, известняк и удобрения. Достоинства ‒ Форма ролика и кольца обеспечивают циркуляцию материала внутри чаши. ‒ Быстрозажимное устройство крепления чаши; ‒ Применение в приводе эластичной лепестковой муфты, снижающей уровень вибрации, передаваемый на опорную поверхность; ‒ Эффективная шумоизоляция.

Истиратель вибрационный чашечный ИВ 3 предназначен для одновременного измельчения нескольких проб материала до тонкодисперсного состояния в периодическом режиме. Истиратель вибрационный – оборудование лабораторного класса, которое применяется в различных отраслях промышленности, в том числе: горнодобывающей, металлургической и строительной. Описание устройства В истирателе вибрационном измельчение происходит за счет истирания – одновременной деформации сжатия и сдвига.

Крупность измельченного материала зависит от времени работы истирателя и физических свойств материала. На плите рамы через пружины смонтирована платформа с закрепленным на ней быстрозажимным устройством и чашами в сборе, состоящими из крышки, кольца, ролика и непосредственно чаш. Крутящий момент от электродвигателя передается через эластичную лепестковую муфту к дебалансу платформы. Крышка, смонтированная на плите, предназначена для звукоизоляции и ограничения доступа к колеблющимся частям истирателя.

Принцип работы Платформа истирателя (вместе с закреплёнными на ней чашами) совершает круговые колебания в горизонтальной плоскости. При этом кольцо совершает обкатку по стенкам чаши, а ролик – по стенкам кольца. Материал истирается между стенками чаши и кольцом, между роликом и кольцом, а так же между нижними торцами ролика, кольца и дном чаши, верхними торцами кольца, ролика и крышкой. Примеры применения Гранит, песок, ферросплавы, уголь, бетон, кирпич, стекло, керамика, гранит, мрамор, известняк и удобрения.

Достоинства ‒ Высокая эффективность измельчения за счет: - изготовления истирающих элементов из инструментальной стали высокой твердости; - формы ролика и кольца, обеспечивающей циркуляцию материала внутри чаши. ‒ Быстрозажимное устройство крепления чаш; ‒ Применение в приводе эластичной лепестковой муфты, снижающей уровень вибрации, передаваемый на опорную поверхность; ‒ Эффективная шумоизоляция. Внимание! НОВИНКА! Истиратель вибрационный ИВ 6
