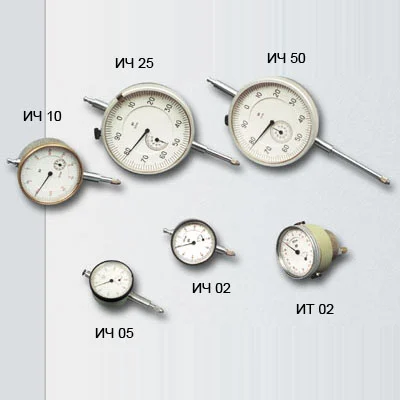

Индикатор часового типа ИЧ-25

Техническое описание Индикатор часового «ИЧ» предназначается для измерения абсолютных и относительных линейных размеров, а также для определения величины отклонений от определенной геометрической формы и взаимного расположения поверхностей. Индикаторы серии ИЧ крепятся либо за присоединительную гильзу диаметром 8h7, либо за ушко толщиной 5 мм с присоединительным отверстием диаметром 5 мм.

По заказу индикаторы комплектуются: - приспособлением для отводки измерительного стержня; - стопором ободка; - передвижными указателями поля допуска; - удлиненным наконечником из твердого сплава НРДС-1,6 или НРДС-5 второго класса точности по ГОСТ 11007-66; - стальным удлиненным измерительным наконечником НРДС-0,6 второго класса точности по ГОСТ 11007-66; - наконечником из твердого сплава с плоской измерительной поверхностью НРП-1 и НРП-8 второго класса точности по ГОСТ 11007-66.

Технические характеристики индикаторов ИЧ Характеристики Значения ИЧ 02 ИЧ 05 ИЧ 10 ИЧ 25 ИЧ 50 Цена деления, мм 0,01 Диапазон измерений, мм 0-2 0-5 0-10 0-25 0-50 Габариты, мм 75x42x23 86x42x23 108x56x24 159x85x51 199x85x51 Обозначение индикатора ИЧ при заказе Пример обозначения индикатора часового типа исполнения ИЧ с диапазоном измерения 0-2 мм, класса точности 0: «Индикатор ИЧ 02 кл. 0 ГОСТ 577-68». Пример обозначения индикатора часового типа ИЧ 50 класса точности 1: «Индикатор ИЧ 50 кл. 1 ТУ 2-034-611-84».
