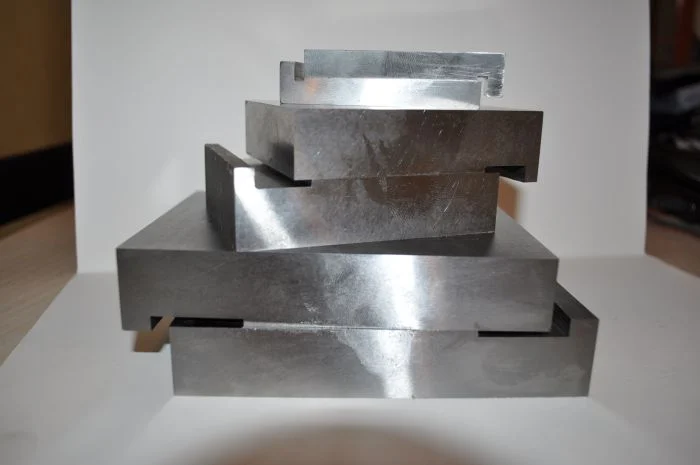

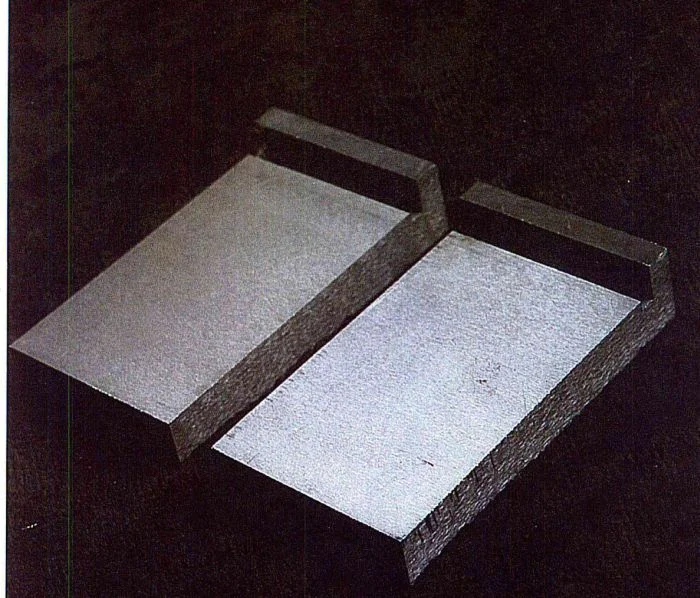

Пластины ППН для передачи нагрузки на половинки балочек 70х70х280; 100х100х400; 150х150х600 и 200х200х800 мм согласно ГОСТ 10180-90

Техническое описание Требования к пластинам ПЛБ для передачи нагрузки на половинки бетонных балок (ГОСТ 10180-90) с размерами: 70х70х280 мм; 100х100х400 мм; 150х150х600 мм; 200х200х800 мм Наибольший номинальный размер зерна заполнителя Наименьший размер образца (стороны поперечного сечения образца-призмы) 20 и менее 40 70 100 100 150 200 300 Параметры плит ПЛБ: Твердость стали 55 ...

60 HRC3; отклонение от плоскостности опорных поверхностей не более 0,05 мм на 100 мм; размеры в плане должны соответствовать размерам поперечного сечения куба или цилиндра с погрешностью не более 1 % Половинки образцов-призм при испытании на сжатие помещают между двумя пластинами ПЛБ для передачи нагрузки на половинки образцов-призм.

После установки образца на опорные плиты испытательной машины или дополнительные стальные плиты совмещают верхнюю плиту испытательной машины с верхней опорной гранью образца так, чтобы их плоскости полностью прилегали одна к другой. Образец нагружают до разрушения при постоянной скорости нарастания нагрузки (0,6 ± 0,2) МПа/с.
