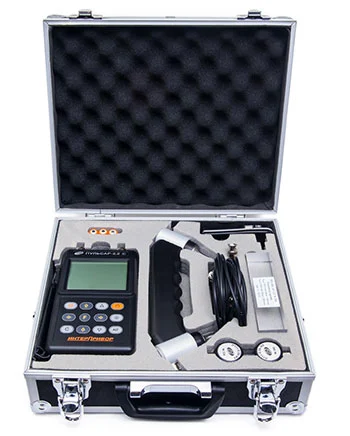

Измеритель прочности материалов ультразвуковой "Пульсар"

Техническое описание Назначение и применение

• Прибор ПУЛЬСАР-2.1 предназначен для:
• Контроля прочности, однородности и класса бетона (ГОСТ 17624, Методические рекомендации МДС 62-2.01), кирпича (ГОСТ 24332) и других материалов на основании измерения в них времени и скорости распространения ультразвука
• Обнаружения пустот, трещин и других дефектов, при технологическом контроле и обследовании объектов, измерение глубины поверхностных трещин
• Оценки степени зрелости бетона при монолитном бетонировании

Определения плотности и модуля упругости материалов, звукового индекса абразивов

• Оценки пористости, трещиноватости и анизотропии материалов Преимущества и варианты исполнения
• Некритичность результатов к силе прижатия преобразователей к объекту (патент)
• Благодаря повышенному напряжению возбуждения УЗ-колебаний и улучшенному соотношению «сигнал-шум» ПУЛЬСАР-2.1 работоспособен на больших базах прозвучивания
• Универсальные преобразователи на излучение и прием с повышенной отдачей
• Датчик поверхностного

прозвучивания с фиксированной базой:

• – ручка из сверхлегкого и прочного инновационного материала позволяет контролировать объекты с низкой прочностью при минимальных скоростях УЗК от 1200 м/с
• – измерительная база 120 мм, необходимая для градуировки прибора по 100 мм образцам-кубам
• – эллиптические износостойкие протекторы для сухого точечного контакта
• Комплектация датчиками зависит от версии приборов:
• – Версия 1 - датчик поверхностного прозвучивания
• – Версия 2 - датчики сквозного прозвучивания (2 шт.)

– Версия 3 - датчики поверхностного и сквозного прозвучивания.

• Для подводного обследования гидротехнических объектов поставляются герметичные преобразователи сквозного и поверхностного прозвучивания с разъемами фирмы FISCHER (опция)
• Встроенная литиевая батарея большой ёмкости и зарядное устройство Основные функции
• Автоматическая стабилизация положения метки первого вступления при изменениях силы прижатия преобразователей к объекту контроля
• Измерение времени и скорости распространения ультразвука при

поверхностном и сквозном прозвучивании

• Формирование результата по автоматически выполняемой серии 2…10 измерений
• Вычисление прочности и класса бетона
• Определение глубины трещины по "Российскому" и "Английскому" методам
• Вычисление плотности, модуля упругости материалов и звукового индекса материалов
• Универсальные (по ГОСТ 17624 и рекомендациям ЦНИИОМТП) и индивидуальные градуировочные характеристики для бетона с возможностью задания названий материалов
• До 1000 протоколов контроля с результатами

измерений, датой и сведениями об объекте контроля

• Русский и английский язык меню и текстовых сообщений
• USB интерфейс и специализированная сервисная компьютерная программа Технические характеристики Диапазон показаний времени, мкс 10...20000 Диапазон измерения времени, мкс 10...1000 Разрешающая способность, мкс 0,05 Пределы допускаемой основной абсолютной погрешности измерения времени, мкс ±(0,01t + 0,1) Диапазон измерения скорости, м/с 1000....10000 Пределы допускаемой основной абсолютной погрешности измерения

/ 0,54 * - по заказу Состав базового комплекта ПУЛЬСАР-2.1

• Электронный блок, чехол
• Датчики (поставляются в зависимости от версии прибора)
• – Версия 1 - с датчиком поверхностного прозвучивания
• – Версия 2 - с датчиками сквозного прозвучивания
• – Версия 3 - с датчиками сквозного и поверхностного прозвучивания
• Комплект кабелей 1,5м. - 2 шт.
• Контрольный образец-призма
• Аккумуляторы, зарядное устройство
• Сервисная программа на CD, кабель USB
• Руководство по эксплуатации, сумка
• Свидетельство о Госповерке.
