Виброплощадка лабораторная СМЖ-539 (амплитуда колебаний 0,1÷0,55 мм; частота колебаний 3000±100)

Техническое описание 1. Назначение 1.1 Виброплощадка лабораторная СМЖ предназначена для определения показателя жесткости смеси, изготовления на ней контрольных бетонных образцов, испытания цемента. 1.2 Виброплощадка соответствует исполнению «У» категории 3 для работы при температурах не ниже +5°С. 2.

Технические характеристики Наименование показателей Значения (номинальные) Грузоподъемность, кг, до 100 (масса формы с бетонной смесью, цементом, раствором и т. п.) Частота колебаний, кол./м 2800 Амплитуда колебаний, мм От 0.15 до 1.0 Величина амплитуды зависит от величины груза, нахо- дящегося на столе площадки и установленного стати- ческого момента дебалансов вибратора.

Колебания Вибратор, тип - мощность, кВт - рабочее напряжение, В - частота тока, Гц Пульт управления Крепление форм на столе Габаритные размеры виброплощадки, мм - длина, не более - ширина, не более - высота, не более Масса, кг, не более Вертикально-направленные ИВ-101Б 0,25 380 50 Выносной с цифровым таймером Механическое – прижимной планкой 580 400 580 80 3.

Комплект поставки Виброплощадка в комплекте Прижимное устройство (планка, две шпильки с барашками) Пульт управления Руководство по эксплуатации Розетка стационарная РС-102-4-16-1Р44 1 шт. 1 шт. 1 шт. 1 шт.

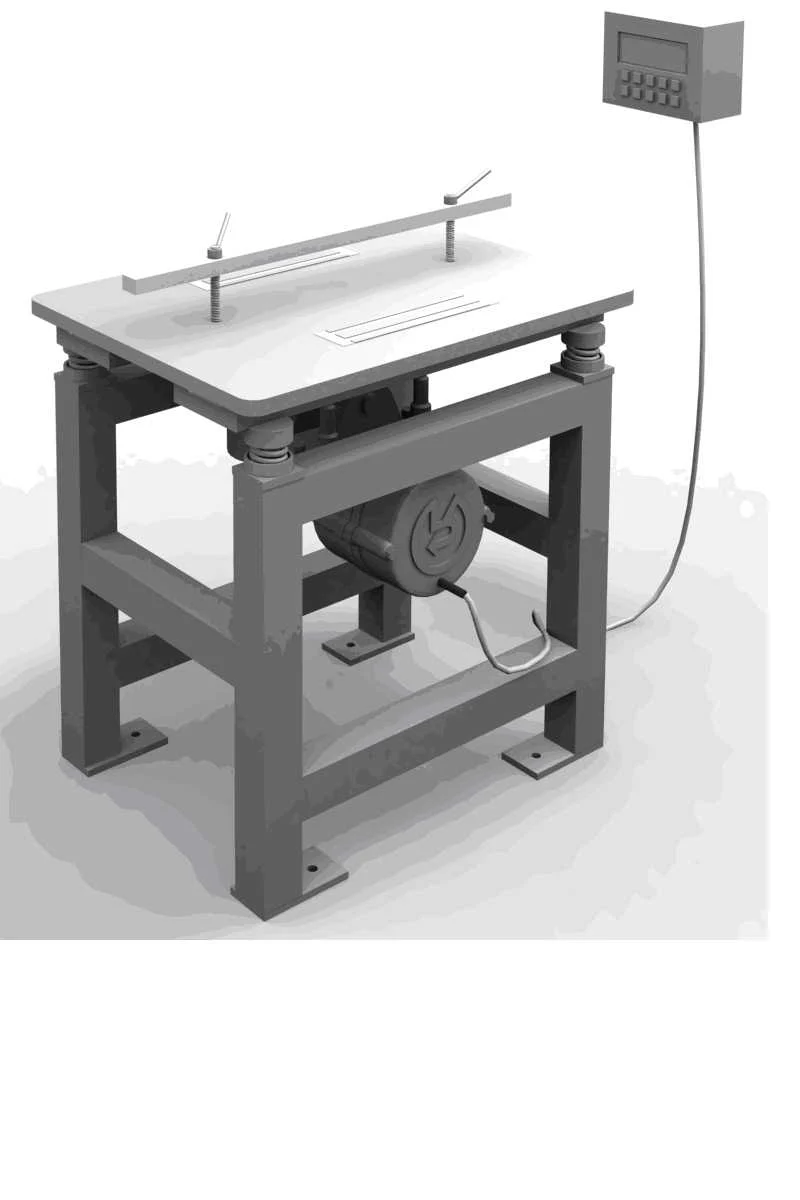

1 шт. 4. Устройство и принцип работы 4.1. Виброплощадка состоит из : стола-1 (рис1), установленного на четырех пружинных опорах 2, на сварной станине 3.

Снизу подвешен через шарнирное соединение 4, вибратор 5, являющийся возбудителем вибрационных колебаний. Устройство вибратора позволяет ступенчато изменять статический момент дебалансов, и тем самым, изменять его возмущающую силу. 4.2. Управление виброплощадкой осуществляется дистанционно с пульта управления, оборудованного микропроцессорным реле времени, обеспечивающим фиксированное время работы виброплощадки при нажатии кнопки «Пуск» в режиме таймера, или индикацию времени вибрирования в режиме секундомера при нажатии кнопки «Стоп».

4.3. Крепление форм на столе виброплощадки - механическое, прижимной планкой 6.
