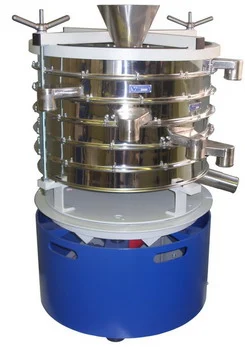

Вибропривод ВП-50 с устройством крепления сит

Техническое описание Виброприводы могут поставляться как самостоятельное изделие, так и в составе анализаторов и грохотов.Плита вибропривода, с закрепленными на ней элементами, совершает возвратно-поступательные винтовые колебания. На виброприводe ВП 30Т установлен таймер, позволяющий задавать время работы вибропривода.

Параметры Модель ВП 30, ВП 30Т ВП 50 Суммарная масса элементов технологического назначения, устанавливаемых на плите привода (включая пробы материалов), кг, не более 5 50 Амплитуда (полуразмах) колебаний плиты привода (в зависимости от массы установленных на плиту элементов), мм 0,25...1,5 1...2,2 Частота колебаний плиты, кол/мин 1500 1500 Мощность электродвигателей, кВт 2х0,025 2х0,37 Напряжение питающей сети, 50 Гц, В 220 220/380 Габаритные размеры, мм длина (ВП-30/ВП-30Т) ширина высота 360/385 350 185 565 550 470 Масса, кг 22 72 Конструкция изделия.

Конструкции ВП 30, ВП 30Т и ВП 50 сходны. Основными составными частями изделий являются корпус с размещенными на внутренней поверхности двумя электродвигателями, и платформа, установленная на корпусе при помощи пружин, к нижней поверхности которой крепятся два дебалансных вибратора. Оси вибраторов скрещиваются между собой в пространстве.

Дебалансные вибраторы получают вращение от электродвигателей при помощи ремня в виброприводах ВП 30 и ВП 30Т и при помощи лепестковых полумуфт в виброприводах ВП 50.Корпусом для ВП 30, ВП 30Т и ВП 50 служит цилиндрическая обечайка; на обечайке вибропривода ВП 30Т размещен корпус пульта управления. Принцип действия. При включении вибропривода в сеть электродвигатели вращают дебалансные вибраторы, которые придают платформе, с установленными на ней элементами, винтовые возвратно-поступательные колебания с частотой вращения вибраторов.

Амплитуда колебаний зависит от массы закрепленных на платформе элементов технологического оборудования и массы загружаемого материала. Внимание! Новинка! Вибропривод ВПС
