Сдвигомер-крыльчатка S075 (S076), Matest, Италия

Техническое описание Испытание вращательным срезом проводят в условиях практического отсутствия дренирования путём приложения горизонтальной касательной нагрузки и смещения грунта по цилиндрической поверхности, образуемой вращением крыльчатки. Условия применения метода вращательного среза приведены в таблице 12.1 (ГОСТ 20276–99), где предусмотрено два способа проведения испытаний: при вдавливании сдвигомера с забоя буровой скважины и при вдавливании сдвигомера в массив грунта с поверхности.

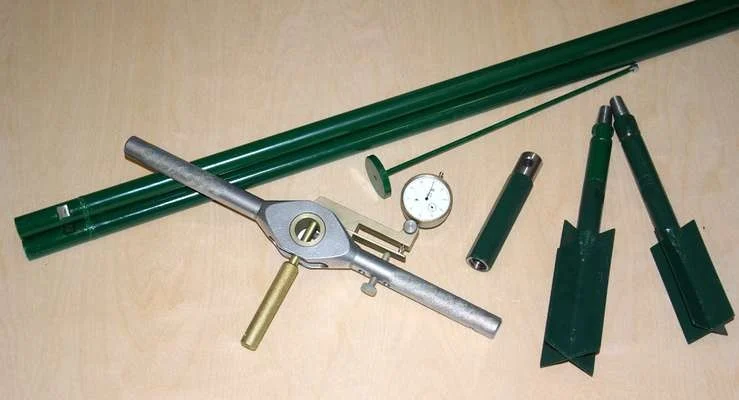

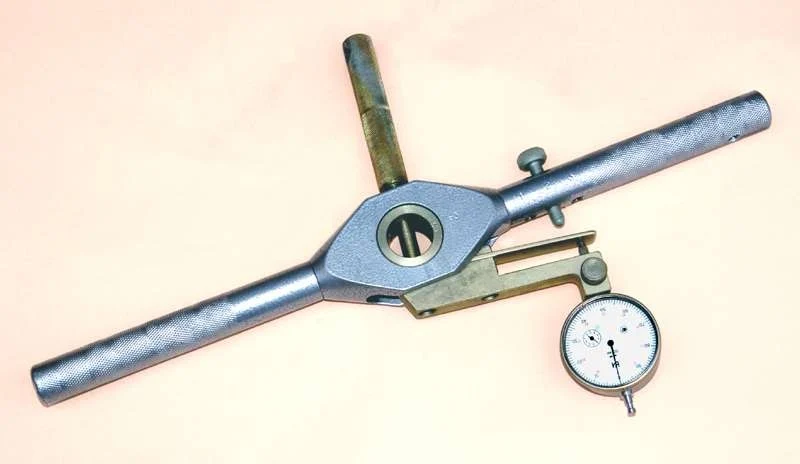

Составк комплекта: Комплектующие сдвигомера-крыльчатки Сдвигомер с пластинчатым динамометром 1 Четырехлопастная крыльчатка I типа 1 Четырехлопастная крыльчатка II типа 1 Индикатор ИЧ-10 1 Фиксатор рукоятки 1 Переходная штанга 1 Тяга для градуировки сдвигомера 1 Руководство по эксплуатации 1 Программа обработки Impeller 1 Основные параметры сдвигомера-крыльчатки регламентируются ГОСТ 20276–99, приложение М.

Параметры Тип I Высота, мм 120 Ширина (диаметр), мм 60 Толщина лопасти, мм 2 Постоянная крыльчатки В, cм³ 791 Максимальный крутящий момент устройства, кН х см 18 Погрешность измерения крутящего момента, % 2 Тип II Высота, мм 150 Ширина (диаметр), мм 75 Толщина лопасти, мм 2,5 Постоянная крыльчатки В, cм³ 1545 Максимальный крутящий момент устройства, кН х см 18 Погрешность измерения крутящего момента, % 1 Карманный сдвигомер-крыльчатка S075 СТАНДАРТ: ASTM D 2573-94.

Предназначен для быстрого определения в лабораторных или в полевых условиях прочности на сдвиг связанных грунтов. Прямое считывание в кг/см². В комплекте со съемной лопастной насадкой из нержавеющей стали Ø10xh20 мм. Технические данные Диапазон измерения 0 - 1 кг/см² Масса 300 г ЗАПАСНЫЕ ЧАСТИ: S076-01 - Лопастная насадка из нержавеющей стали Ø10xh20 мм.
